Система за отопление и охлаждане на партиден реактор с високо налягане
Apr 30, 2025
Остави съобщение
Високо Реактори на партида наляганеса основно оборудване за постигане на ефективни реакции в полета като химическо инженерство, материали и енергия. Техните системи за отопление\/охлаждане влияят пряко върху ефективността на реакцията, качеството на продукта и безопасността. Този документ систематично анализира техническите принципи, структурните характеристики, ключовите технологии и тенденциите в развитието на системата за отопление\/охлаждане на партидния реактор с високо налягане. В комбинация с практически случаи на приложения е предложена стратегия за проектиране на оптимизация, осигуряваща теоретична подкрепа за подобряване на работата на реактора.
Ние предоставяме партиден реактор с високо налягане, моля, вижте следния уебсайт за подробни спецификации и информация за продукта.
Продукт:https:\/\/www.achievechem.com\/chemical-equipment\/high-pressure-batch-reactor.html

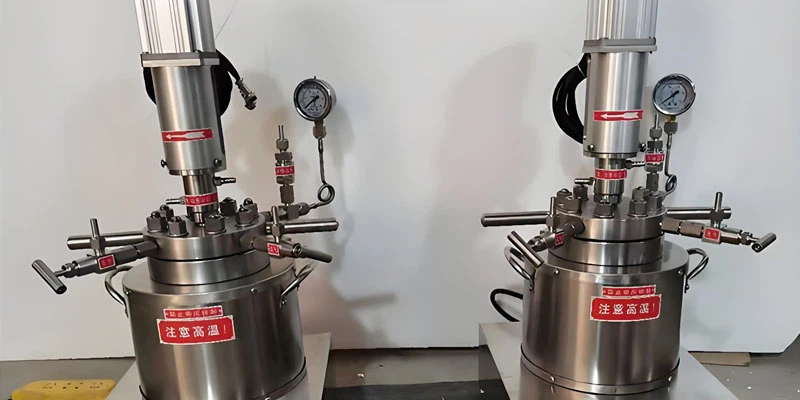

Реактор с високо налягане
A Реактор с високо наляганее устройство, което провежда химични реакции в партиди в затворен контейнер. Основната му характеристика се състои в способността му да издържа на среди с високо налягане и да постигне гъвкаво производство чрез режим на работа. Това оборудване въвежда реагенти веднъж и спира реакцията и изхвърля продуктите, когато са изпълнени предварително зададените реакционни условия. Той е особено подходящ за сценарии с висока добавена, малка партида или химическа реакция, които изискват строг контрол на състоянието. С интегрираното развитие на технологиите за материали, автоматичен контрол и изкуствен интелект, това оборудване ще се развива в по-ефективна, по-безопасна и по-зелена посока, осигурявайки основна поддръжка на оборудването за висококачественото развитие на химическата индустрия.
Въведение
Високо Реактори на партида наляганеЗначително засилват скоростта на реакцията и селективността чрез прилагане на среда с високо налягане и се използват широко при реакции на свръхкритични течности, реакции на полимеризация, каталитично хидрогениране и други полета. Неговата система за отопление\/охлаждане като основен компонент трябва да отговаря на следните изисквания:
Бързо повишаване и падане на температурата: Съкратено реакционният цикъл и подобряване на ефективността на производството;
Прецизен контрол на температурата: Избягвайте термични избягали или странични ефекти;
Ефективен пренос на топлина: Намаляване на консумацията на енергия и подобряване на ефективността на използването на енергията;
Безопасен и надежден: Адаптивен към екстремни условия на труд като високо налягане, висока температура и корозивна среда.
Настоящият документ провежда анализ от аспекти като принцип на системата, структура, материали и стратегия за контрол и предлага указания за оптимизация в комбинация с типични случаи.
Технически принципи на отоплителни\/охлаждащи системи
Режим на пренос на топлина
Индиректно отопление\/охлаждане
Топлината се прехвърля през якето, намотката или вградения топлообменник на тялото на реактора, като се използват среди като масло за пренос на топлина, пара и охлаждаща вода.
Директно отопление\/охлаждане
Реакционната среда влиза в пряк контакт с източника на топлина (като електрически отоплителен прът), който е подходящ за реактори с малък обем.
Пренос на топлина на свръхкритична течност
Като се възползвате от високата дифузимост и ниския вискозитет на свръхкритичните течности (като CO₂), ефективността на топлопреминаването се повишава.
Изчисляване на термично равновесие
Топлинното натоварване на реактора се състои от три части: освобождаване\/абсорбция на топлината на реакцията, повишаване на температурата\/намаляване на материала и загуба на топлина. При проектиране размерът на топлообменника трябва да се изчисли чрез коефициента на топлопреминаване (U), площта на топлообменния обмен (A) и логаритмичната средна разлика в температурата (ΔTM):Q=U⋅A⋅ΔTm
Енергийно пестене на технология
Възстановяване на отпадъчната топлина
Използване на отпадъчната топлина от реакцията за предварително загряване на подаването или генериране на пара.
Промяна на фазата на съхранение на енергия
Той съхранява топлина чрез материали за промяна на фазата, като разтопена сол и парафин, за да постигне пиково бръснене и пълнене на долината.
Технология на термопомпата
Използване на термопомпи за подобряване на степента на нискотемпературни източници на топлина и намаляване на консумацията на енергия.
Структура на системата и избор на материали
Отоплителна система
Електрическо отопление
Отопление на съпротивление: Отоплението се постига чрез вграждане на проводници за съпротивление в якето на тялото на реактора, което е подходящо за реактори със среден и малък размер.
Индукционно отопление: Той използва електромагнитна индукция, за да генерира вихрови токове вътре в реактора за отопление, включващо бързо скорост на нагряване и висока топлинна ефективност.
Средно отопление
Циркулация на топлопреминаването на топлопреминаване: Маслото за пренос на топлина циркулира в якето или намотката и се нагрява до 300-400 градус през котел, който е подходящ за реакции с висока температура.
Отопление на пара: Наситената пара или прегрятата пара прехвърля нагряване през якето, с висока точност на контрола на температурата.
Охладителна система
Водно охлаждане:Циркулиращата охлаждаща вода отнема топлина през якето или намотката, която е подходяща за средни и нискотемпературни реакции.
Въздушно охлаждане:Той разсейва топлината чрез принудителна конвекция от вентилаторите и е подходящ за малки реактори или аварийно охлаждане.
Охлаждане на хладилен агент:Чрез използване на хладилни агенти като фреон и амоняк за изпаряване и абсорбиране на топлина се постига бързо охлаждане.
Избор на материали
Материал на тялото на реактора:
Неръждаема стомана (316L, 321): устойчив на корозия и подходящ за общи органични реакции.
Hastelloy (C276, B2): Устойчив на силна киселина и силна алкална корозия, подходяща за свръхкритични реакции.
Титанова сплав: Резистентна към хлоридна йонна корозия и подходяща за реакции на хлориране.
Уплътнителен материал:
Метални уплътнения: като уплътнения на Каджари, подходящи за ултра-високо налягане.
Опаковъчно уплътнение: В комбинация с пролетно предварително затягане, той осигурява дългосрочни показатели за уплътняване.
Анализ на ключовите технологии
Технология за подобряване на топлинния пренос
Микроканален топлообменник: Той увеличава зоната на топлообмен през канали на нивото на микрона и повишава ефективността на пренос на топлина.
Статичен миксер
Статичните смесителни елементи се поставят в якето или намотката, за да се подобри турбулентността на течността и да се намали термичната устойчивост.
Нанофлуид
Чрез добавяне на наночастици (като CuO, Al₂o₃) към топлопреминаването, топлинната проводимост се повишава.
Стратегия за контрол на температурата
PID контрол
Регулирайте мощността на отопление\/охлаждане чрез пропорционално-интегрално-диференциален алгоритъм за постигане на прецизен контрол на температурата.
Размит контрол
Въз основа на експертния опит той се адаптира към нелинейните и променящи се във времето системи и повишава устойчивостта.
Прогнозно управление на модела (MPC)
Създайте термодинамичен модел на реактора, прогнозирайте бъдещи температурни тенденции и оптимизирайте стратегиите за контрол.
Технология за защита на безопасността
Система за сензор за налягане и блокиране
Мониторинг в реално време на налягането вътре в реактора. Когато налягането надвишава границата, машината автоматично ще се изключи и ще освободи налягането.
Мониторинг на температурата
Термодвойките се поставят в множество точки, за да се предотврати локалното прегряване.
Дизайн на експлозия
Приети са двигатели, устойчиви на експлозия и кутии за разстояние от експлозия, за да се гарантира електрическата безопасност.
Типични случаи на кандидатстване
Условия на процеса: Налягане 22-37 MPA, температура 400-600 степен.
Система за отопление\/охлаждане
Отопление: Електрическите отоплителни пръти директно загряват тялото на реактора, със скорост на нагряване по -голяма или равна на 10 градуса \/мин.
Охлаждане: Свръхкритичната вода се пръска директно за намаляване на температурата, със скорост на охлаждане по -голяма или равна на 5 градуса \/мин.
Ефект на приложение: Степента на отстраняване на COD е над 99%, постигайки безобидно третиране на органични отпадни води.
Условия на процеса: налягане 1. 5-3. 0 MPa, температура 220-350 степен.
Система за отопление\/охлаждане
Отопление: Циркулация на топлопреминаването на топлопреминаване, точност на контрол на температурата ± 1 градус.
Охлаждане: Якето се охлажда чрез циркулация на вода, за да се предотврати прегряване.
Ефект на приложението: Степента на конверсия на газ за синтез достига над 60%, а животът на катализатора се удължава с 20%.
Съществуващи проблеми и посоки на оптимизация
Ниска ефективност на пренос на топлина: Промените във физическите свойства на течността при високо налягане водят до увеличаване на термичното съпротивление.
Висока консумация на енергия: Степента на използване на енергията на традиционните методи за отопление\/охлаждане е по -малка от 50%.
Корозия и износване: Проблемът с корозията на реакционната среда върху тялото на реактора и топлообменника.
Нов дизайн на топлообменника: Разработете микроканални и топлообменници с плочи, за да подобрите ефективността на топлопреминаването.
Интелигентна система за управление: В комбинация с AI алгоритми, тя постига адаптивен контрол на температурата.
Технологии за спестяване на зелени енергии: Насърчаване на технологии с ниско съдържание на въглерод като възстановяване на отпадъчната топлина и съхранение на енергия с промяна на фазата.
Заключение
Системата за отопление\/охлаждане нависоко Реактор на партида наляганее ключът към осигуряването на ефективната и безопасна работа на реакцията. Чрез оптимизиране на режима на пренос на топлина, подобряване на производителността на материала и въвеждане на интелигентна технология за управление, ефективността на системата може да бъде значително подобрена, консумацията на енергия може да бъде намалена и зеленото развитие на химическата индустрия може да бъде насърчавано. В бъдеще е необходимо допълнително да се проучат новите медии за топлопреминаване, микро-нано структура топлообменници и технологии за дигитално управление, за да се отговори на все по-строгите изисквания на процеса.
