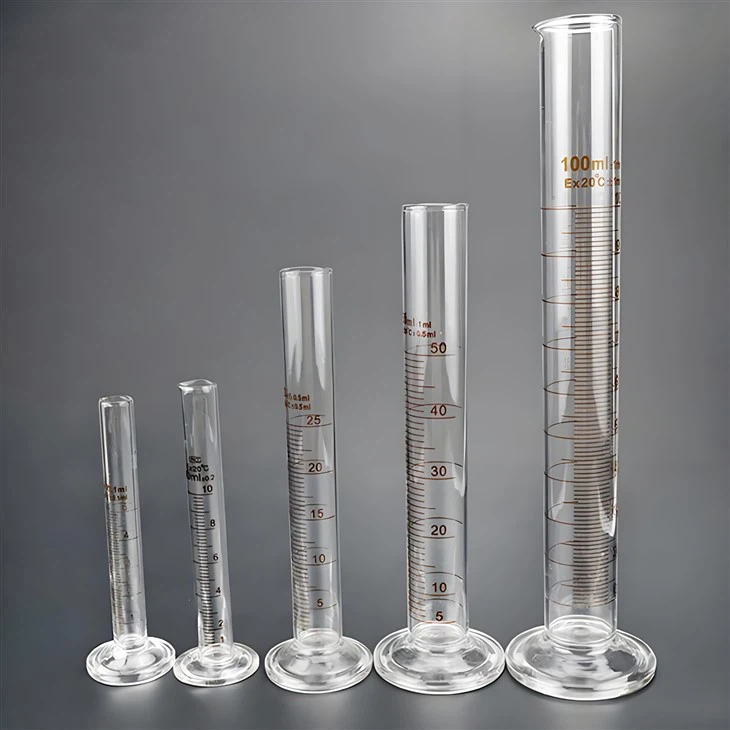

Калибриран измервателен цилиндър
Капацитет (ML): 5\/10\/25\/50\/100\/250\/500\/1000\/2000\/5000

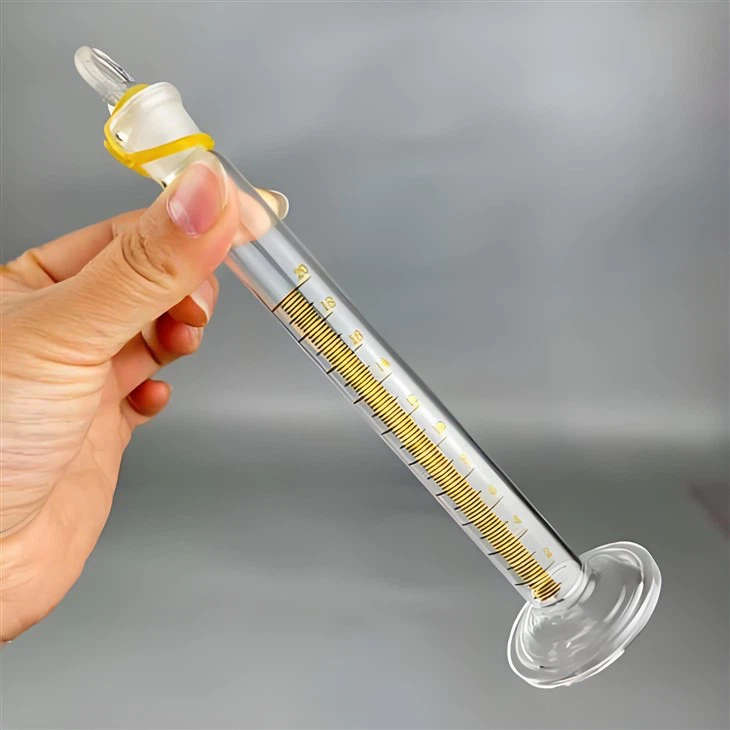

2. Стопена измервателна цилиндър
Капацитет (ML): 5\/10\/25\/50\/100\/250\/500\/1000\/2000
*** Ценовата листа за цялото по -горе, попитайте ни да получим
Описание
Технически параметри
Калибриран измервателен цилиндъре основен инструмент в лабораторната метрологична система, която по същество проверява последователността между действителния капацитет и номиналната стойност на цилиндъра чрез прецизна технология за измерване. Като задължителен инструмент за калибриране, посочен в правилата за проверка на JJG {{0} за често използвани инструменти за измерване на стъкло “, калибрираните измервателни цилиндри играят ключова роля в проследяването на данните в области като химически анализ, фармацевтично инженерство и наблюдение на околната среда. Точността на измерване влияе пряко върху надеждността на експерименталните резултати, например при определяне на съдържанието на лекарства, обемната грешка от над 0,1% може да доведе до качествено стандартно отклонение на преценка.
В класификацията на метрологията калибриращият цилиндър принадлежи към измервателния инструмент за измерване на стъкло, който образува допълваща система с измервателната обемна колба. Процесът на калибриране строго следва международния стандарт ISO 4787, като гарантира, че грешката в капацитета на измервателния цилиндър се контролира в определения диапазон при стандартна температура от 20 градуса чрез научни методи като измерване и сравнение. Тази техническа характеристика го отличава от обикновените измервателни цилиндри и я прави ключова контролна точка в системата за управление на качеството на лабораторията.
Описание на продуктите
|
|
Технологична система за калибриране и основни принципи
Метод на измерване: Технология за прецизно качество на качеството
Модел за преобразуване на масовия обем
Въз основа на принципа на Архимед действителният обем се изчислява чрез измерване на масата на чистата вода вътре в измервателния цилиндър
Формула за изчисление: V ₂₀=m × k (t), където k (t) е коефициентът на корекция на температурата
Типичен случай: A 1 0 0ml Градюиран цилиндър на 25 градуса, K (T) =0. 99704, Качествената грешка 1MG съответства на грешка в силата на звука 0,1003ML
Контрол на ключовите параметри
Измерване на температурата: Прецизен термометър със стойност на разделяне 0.
Точност на претегляне: Използвайте десет хиляден баланс, за да гарантирате, че измерването на теглото на водата достига пет значителни цифри
Контрол на влажността: Поддържайте относителната влажност на калибриращата среда при 30% -80%, за да избегнете електростатични смущения
Сравнителен метод: Стандартна система за проследяване на инструмента
Операция за директно сравнение
Сравнете нивото на течността на цилиндъра, за да бъде калибриран със стандартния инструмент за измерване на по-високо ниво
Изчисляване на грешки: Δ V=V ₓ - V ₛ, където V ₓ е отчитането на тествания цилиндър и v ₛ е отчитането на стандартния габарит
Типично приложение: Фармацевтичните компании използват цилиндри за измерване на 50 мл за калибриране на B-клас 100ml измервателни цилиндри
Подобряване на метода на препълване на водата
Подобреното устройство включва баня с постоянна температура и сензор за прецизно ниво на течност
Подобряване на точността: Намалете грешката на повторяемост на традиционните методи от {{0}}. 2ml до 0,05ml
Приложим сценарий: На място бързо калибриране на големиКалибриран измервателен цилиндър(Над 500ml)
Стандарти за калибриране и система за спецификация
Международна и вътрешна стандартна матрица
Стандартен номер приложими изисквания за основни на обхвата
ISO 4787 Глобален лабораторен универсален толеранс на капацитета: клас A ± 0. 05ml (спецификация 10ml)
JJG 196-2006 Цикъл за проверка на проверката на China Metrology за проверка: степен A 3 години, степен B 1 година
ASTM E1272 Американско дружество за тестване и материали Стандартна ширина на разделителната линия: по -малко или равна на 0. 4 мм (спецификация 100ml)
DIN 12681 Германска индустриална стандартна скала яснота: 5x лупа без счупени проводници
Анализ на ключови технически показатели
Оценка на толерантност към капацитета
Измервателен цилиндър на ниво A: Подходящ за сценарии с висока точност като аналитична химия
Измерващ цилиндър на B-клас: Подходящ за рутинни сценарии, като например демонстрации на преподаване и индустриален анализ
Типични данни: толеранс на капацитета 1 0 0 ml A Измервателен цилиндър ± 0.10ml, B-клас ± 0.40ml
Изисквания за качество на мащаба
Ширина на разделителната линия: 0. 2-0. 4mm (разширява с увеличаване на капацитета)
Грешка в разстоянието на скалата: по -малко или равна на 0. 02 мм\/10 мм
Durability test: Scale clarity retention rate>98% след 500 измита
Индустриални приложения и типични случаи
Приложения за тестване на храни
Адитивно тестване
Определяне на подсладител: Използвайте 25ml градуиран цилиндър, за да прехвърлите пробата
Изискване за честота на възстановяване: 95% -105%
Типичен случай: Продуктът на млечната компания е свален от рафтовете поради неправилно калибриране на измервателния цилиндър
Етикет на храненето
Определяне на протеини: Използвайте 10ml градуиран цилиндър за измерване на храносмилателната течност
Допустима грешка: ± 0. 05ML
Приложения за мониторинг на околната среда
Анализ на качеството на водата
Определяне на треска: Пригответе калиев дихромат разтвор, като използвате 500ml градуиран цилиндър
Изискване за точност на калибриране: грешка в капацитета, по -малка или равна на 0. 2%
Типичен случай: Данните на агенцията за тестване на трети страни бяха отхвърлени порадиКалибриран измервателен цилиндърПревишаване на границата на толерантност
Атмосферно вземане на проби
Подготовка на абсорбиращ разтвор: Измерете абсорбента, като използвате 100ml градуиран цилиндър
Контрол на качеството: Относително отклонение на паралелни проби по -малко или равно на 5%
Типично приложение: Предварително третиране на филтърната мембрана претегляне при мониторинг на PM2.5
Приложения за фармацевтична индустрия
Изисквания за съответствие на GMP
Приложението на ЕС 11 предвижда, че всички измервателни инструменти трябва да имат проследими сертификати за калибриране
FDA 21 CFR Част 11 Изисква електронно съхраняване на данни за калибриране на сурови данни
Типичен случай: Фармацевтичната компания намалява времето за проследяване на отклонението от 72 часа до 15 минути чрез цифрова система за калибриране
Производство на стерилни препарати
Цикъл на калибриране: Измервателният цилиндър на A-клас претърпява периодична проверка на всеки 6 месеца
Проверка на почистване: остатъци от откриване на TOC по -малко или равни на 1ppM
Целия процес на калибриране
Предварителна подготовка
Подготовка на оборудването
Почистване: Накиснете в калиев дихромат концентриран разтвор на сярна киселина в продължение на 24 часа
Изсушаване: Сухо в фурна от 105 градуса за 2 часа, охлаждане до стайна температура за по -късна употреба
Типичен случай: Фармацевтичната компания не успя да калибриране поради остатъчни органични разтворители в измервателния цилиндър
Контрол на околната среда
Температура: 2 0 ± 1 градус, скорост на колебание по -малка или равна на 0,1 градуса \/h
Налягане на въздуха: стандартно атмосферно налягане ± 10 кна
Вибрация: VIB1 ниво на вибрация, посочена в ISO 8579-1
Стъпки за изпълнение на калибриране
Празна тръба с претегляне
Програма: Електронен баланс нула → Място Измерване на цилиндъра → Запис на маса G ₁
Изискване за точност: Грешка за претегляне по -малка или равна на 0. 001G
Типични данни: Масата на празен 100ml измервателен цилиндър е приблизително 120-150 g
Претегляне на инжектиране на вода
Операционни точки:
Използвайте Бюрет, за да контролирате скоростта на впръскване на водата (по -малко или равна на 2ml\/s)
Регулиране на нивото на течността: Регулирайте капковия капкомер с капка по линията на скалата
Премахване на балончета: наклонете се 45 градуса и леко докоснете измервателната стена на цилиндъра
Запис на данни: Запишете температурата на водата T и общата маса G ₂
Изчисляване на капацитета
Приложение за формула: V ₂₀=(g ₂ - g ₁) × k (t)
Корекция на температурата: k (t) =0. 99704 на 25 градуса, k (t) =0. 99565 на 30 градуса
Анализ на грешки: За всяко увеличение на температурата от 1 градус капацитетът се увеличава с около 0. 03% (вода)
Тенденции в развитието и технологични иновации
Интелигентна технология за калибриране
Система за машинно виждане
Резолюция: 0. 001mm Разпознаване на изображение на ниво ниво
Скорост на откриване:<5s/piece
Типично приложение: Работна станция за калибриране на AI, разработена от определена инструментална компания
Интеграция на Интернет на нещата
RFID чип: съхранява данни за историята на калибрирането
Управление на облака: Постигане на пълна проследяване на жизнения жизнеспособност на измервателните инструменти
Типичен случай: Фармацевтичната компания намалява разходите за калибриране с 30% чрез IoT система
Разширяване на приложенията в индустрията: От лаборатории до индустриални обекти
Задълбочаване на спазването във фармацевтичната индустрия
В производството на наркотици,Калибрирани измервателни цилиндрисе използва не само за подготовка на разтвора, но също така включва претегляне на суровини и мониторинг на водата в процеса. Например, при производството на стерилни препарати, измервателният цилиндър трябва да бъде калибриран в чиста зона на A-ниво, а повърхностният му микробен товар трябва да бъде по-малко или равен на 1CFU\/cm ². Записите за калибриране трябва да бъдат включени в одитната система за разрешение за качество на производството на лекарства (QP).
Прецизен пробив в полупроводниковата индустрия
При производството на чипове, приготвянето на ключови материали като ултравична вода и фоторезист разчита на измервателни цилиндри с висока точност. Определен вафлен FAB използва кварцов градуиран цилиндър (коефициент на разширение 0. 55 × 1 0 ⁻⁶\/ степен), комбиниран с баня с постоянна температура (колебание по -малко или равна на 0.
Нарастването на търсенето в областта на новата енергия
При получаването на електролит на литиевата батерия се използват измервателни цилиндри за прецизно измерване на разтворители (като ЕС и DEC). Определено предприятие въведе интелигентен измерващ цилиндър (с RFID чип), за да постигне взаимодействие в реално време между данни за калибриране и MES система, което увеличи консистенцията на пакетния капацитет с 4 0% и намали грешката на повторяемост на електролитната формула до в рамките на 0,3%.
Тенденция на технологичното развитие: Интеграция на интелигентността и новите материали
Интелигентна калибрираща система
Технология на машинното виждане: Използване на камери с висока разделителна способност (разделителна способност, по-голяма или равна на 5 милиона пиксела), комбинирани с AI алгоритми, тя може автоматично да идентифицира проблеми като неравномерни нива на течност и липсващи везни, да подобри ефективността на калибрирането с три пъти и да има погрешно преценка по-малка от {2}}. 1%.
IoT интеграция: Определена марка интелигентна измервателна цилиндър е оборудвана със сензори за температура и влажност и акселерометри, които могат да наблюдават среда за използване и предупреждение за аномалии (като капки и внезапни температурни промени). Данните се качват в облака чрез Лораван, за да се постигне пълно управление на жизнения цикъл.
Прилагане на нови материали
Композитен материал Измерващ цилиндър: Пластмасова пластмасова подсилена (CFRP) на въглеродни влакна (CFRP)+боросиликатно стъклено покритие, комбинираща лека (30% намаляване на теглото) и химическа устойчивост на корозия (може да издържи 98% концентрирана сярна киселина), подходяща за вземане на проби от полето и други сценарии.
Самостоятелно ремонтно покритие: Полименото покритие на Nano Scale може да постигне локален ремонт чрез облъчване с ултравиолетова светлина (дължина на вълната 365nm, време 5 минути) след носене на мащабната линия, удължавайки живота на обслужващия живот на измервателния илиндър с 2-3 пъти.
